Climatiseurs

Introduction

Les climatiseurs, ou systèmes de climatisation, sont des dispositifs électriques qui contrôlent la température, l’humidité et la qualité de l’air dans un espace intérieur. Ils sont conçus pour refroidir l’air pendant les périodes chaudes en extrayant la chaleur de la pièce et en expulsant cette chaleur à l’extérieur. Certains climatiseurs sont également capables de fournir du chauffage en hiver. Les climatiseurs sont largement utilisés dans les maisons, les bureaux, les véhicules et d’autres environnements pour assurer un confort thermique.

Trois

grands types de climatiseurs appartenant aux classes énergétique 1, 2 et 3.

climatiseurs

Types de climatiseurs

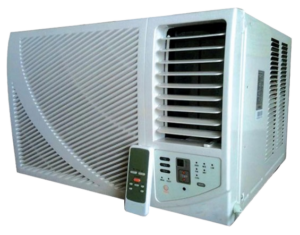

Les climatiseurs monoblocs sont, comme leur nom l'indique, constitués d'un seul élément. Le Monobloc est un climatiseur individuel qui regroupe les fonctions dans une seule et même unité.
Ce type d'appareil peut être fixe (encastrable) ou mobile (portable en quelque sorte) tant son maniement est aisé puisqu’il est désormais proposé, à l’occasion, sur… roulettes.

Les climatiseurs à système split sont composés de deux unités distinctes, reliées entre elles par une canalisation, appelée ‘liaison frigorifique’ par les professionnels, véhiculant le fluide frigorigène. Une partie est à l'extérieur et évacue la chaleur de l'air chaud et l'autre partie se trouve à l'intérieur et diffuse l'air rafraîchi.

Ce type de climatiseur peut être réversible (peut indifféremment rafraîchir ou chauffer un local pour le climatiser) ou non.

Les unités intérieures possible pour le split système peuvent varier entre :

DésignationSchéma

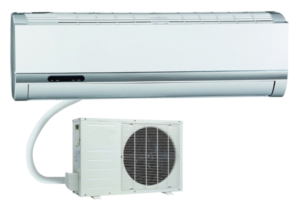

Mural : Un climatiseur mural est un climatiseur split-system dont l'unité intérieure de dimension très compacte est prévue pour être fixée en haut d'un mur, à une hauteur de 2,30 m environ.

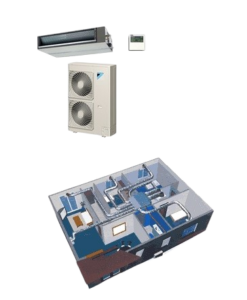

Gainable : Les gainables sont des appareils de climatisation qui se dissimulent dans les faux plafonds. Seuls les diffuseurs ou les bouches sont apparents. Son installation dispose de plusieurs sorties.

Casette : Une cassette de climatisation est une unité intérieure prévue pour être encastrée dans un plafond et soufflant vers le bas. Selon le nombre de sorties d'air, on les appelle Cassettes à 4 voies, 2 voies ou 1 voie.

Ce type de climatiseur est très utilisé dans les bureaux et les surfaces commerciales.

Leur avantage est de ne pas nécessiter de mur pour leur installation et de s'intégrer facilement dans toutes les surfaces disposant d'un faux plafond.

Mobile : Un climatiseur mobile-split est un climatiseur mobile dans lequel on a séparé (split) l'échangeur produisant du froid (évaporateur) de celui délivrant de la chaleur (condenseur) en les reliant par une liaison frigorifique souple.

Le climatiseur mobile-split se compose donc d'une unité intérieure mobile dans laquelle est situé le compresseur et qui souffle de l'air frais et d'une unité extérieure mobile qui souffle de l'air chaud à l'extérieur de la pièce traitée. Leur avantage est de ne pas nécessiter d'installation et de ne pas avoir de gaine de soufflage d'air chaud pour évacuer les calories de la pièce climatisée

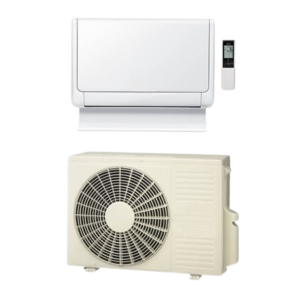

Console : Une console de climatisation est une unité intérieure destinée à être posée au sol ou en bas de mur ou en allège d'une fenêtre (à la manière d'un radiateur).

Plafonnier :

Type d'installation d'une unité terminale ou d'un climatiseur qui est fixé au plafond tout en restant visible. l'air se déplace horizontalement. Le soufflage de l'air s'y fait de manière horizontale pour le refroidissement et réglable vers le bas pour le chauffage.



Un climatiseur multi-split est un climatiseur split-system permettant le raccordement de plusieurs unités intérieures sur une seule unité extérieure. L'unité extérieure peut disposer d'un seul ou de plusieurs compresseurs.

Les unités intérieures peuvent être:

  • Gainable
  • Mural
  • Casette
  • Console
  • Plafonier
Climatiseurs

Principe de fonctionnement

Le principe de fonctionnement d’un système de climatisation peut être expliqué en différentes phases, couvrant les principaux processus impliqués dans le cycle de réfrigération. Voici une explication en plusieurs phases :

Le processus commence par l'aspiration de l'air ambiant chaud de la pièce à l'aide d'un ventilateur. Ce flux d'air contient la chaleur que nous voulons éliminer de l'intérieur de l'espace. Ensuite, le gaz réfrigérant, généralement sous forme de gaz à basse pression, est aspiré dans le compresseur. À l'intérieur du compresseur, le gaz est comprimé, augmentant ainsi sa pression et sa température de manière significative. Cette étape est cruciale pour le transfert de chaleur ultérieur.

Le gaz réfrigérant comprimé et chaud est ensuite acheminé vers l'unité extérieure où se trouve l'échangeur de chaleur à condensation. Dans cet échangeur, le gaz cède sa chaleur à l'air extérieur. Un ventilateur souffle de l'air sur les bobines chaudes, dissipant efficacement la chaleur du gaz. À mesure que le gaz libère de la chaleur, il se condense et se transforme en liquide. C'est à ce stade que la chaleur absorbée à l'intérieur pendant le processus d'évaporation est rejetée à l'extérieur.

Le liquide réfrigérant à haute pression sort de l'échangeur de chaleur à condensation et passe à travers un dispositif d'expansion, généralement une valve d'expansion. Cette étape permet au liquide de se détendre brusquement, réduisant sa pression. En conséquence, le liquide se transforme en un mélange de liquide et de gaz à basse pression.

Le mélange liquide-gaz à basse pression entre maintenant dans l'unité intérieure, l'évaporateur. À l'intérieur de l'évaporateur, le liquide absorbe la chaleur de l'air intérieur aspiré à travers les bobines. Ce processus d'évaporation transforme le liquide en gaz. L'air intérieur, maintenant refroidi, est ensuite soufflé dans la pièce par un ventilateur, fournissant un confort thermique à l'utilisateur.

Ce cycle de réfrigération se répète continuellement pour maintenir une température intérieure agréable. Le gaz à basse pression est renvoyé à l'unité extérieure pour être comprimé à nouveau, et le processus recommence. En résumé, le système de climatisation utilise le cycle de réfrigération pour transférer efficacement la chaleur de l'intérieur vers l'extérieur, maintenant ainsi un environnement intérieur frais et confortable.
